Ручной бур для столбов: покупной, самодельный, шнековый

Бур для столбов применяется для выполнения отверстий в почве, в которые устанавливаются столбы для забора или другие опорные сооружения. Он заменяет лопату, так как с его помощью легче и быстрее проделывать скважины в почве необходимой глубины и диаметра. Принцип действия бура подобен штопору. Инструмент носит и другие названия: земляной бур, ямобур, землебур.

Различные конструкции и применение

В зависимости от наличия моторизации буры делятся на две группы:

  • ручные, которые приводятся в действие ручной силой;
  • автоматические, укомплектованные приводом (бензиновым, электрическим или гидравлическим).

Ручные буры представляют собой простейшую конструкцию, которая подходит для применения в быту. С ее помощью можно сделать отверстие в почве глубиной до 2 м. Например, для деревянного забора или ям для растений. Такое буровое устройство состоит из двух полукруглых лопастей, расположенных под углом друг к другу. Так как такой бур используется при посадке растений, то его называют садовым.

Для выполнения углублений под столбы используется инструмент, у которого удлинена режущая часть. Такое устройство называется шнековым буром. Оно отличается легкостью, небольшими размерами и простотой в эксплуатации. Ручной бур состоит из стержня с ножом и ручкой. У некоторых устройств бывают съемные ножи или винты. С помощью ручного бура можно легко проделывать отверстия разного диаметра в верхних слоях грунта. Чаще всего встречаются разборные буровые устройства.

Применение ручного бура дает возможность проделывать скважины для свай ТИСЭ, которые обладают большой несущей способностью.

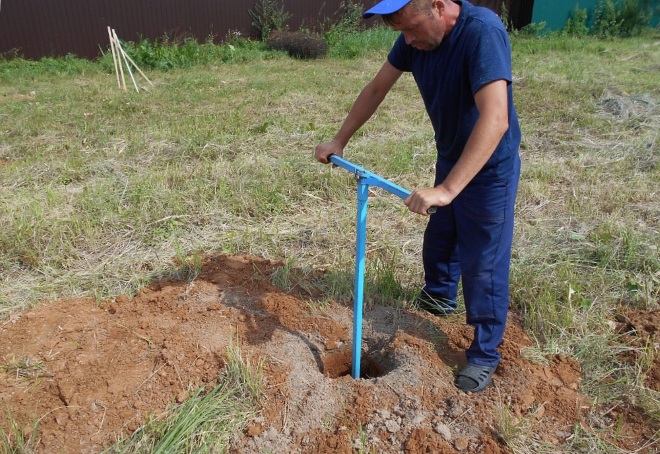

использование ручного бура для столбов

Автоматические буры бывают:

  • портативные;
  • навесные.

Портативные буровые устройства обладают большой мощностью, поэтому при эксплуатации их должны удерживать два работника. Инструменты могут приводиться в действие тремя способами: с помощью электричества, гидравлики и бензина. В зависимости от этого различают три вида портативных буровых устройств:

  1. Бензиновый. Подходит для работы в любом типе грунта. Инструмент можно использовать при сооружении столбчатого фундамента, для бурения скважин на садовом участке. Бензиновый бур работает при любой температуре. К его недостаткам можно отнести наличие шума во время бурения.
  2. Электрический. Работает бесшумно, но его надо подключать к сети, что снижает портативность, или использовать аккумулятор. Мощность электрического бура меньше, чем бензинового.
  3. Гидравлический. Приводится в действие с помощью компрессора. От других типов отличается возможностью бурить в разные стороны, что облегчает прохождение проблемных слоев почвы. Пневмобуры имеют меньшие размеры и вес, чем электрические инструменты, и развивают большую мощность. Для длительной эксплуатации гидравлического бура необходимо тщательно следить за чистотой привода.

Навесное буровое устройство — это съемный навесной бур, который работает с помощью трактора или другого строительного транспорта. Главные преимущества инструмента: точность и высокая скорость.

Ручной бур своими руками

Необходимые материалы и детали

Перед тем как сделать буровое устройство для заборных столбов своими руками, надо приготовить инструменты:

  • угловую шлифмашину;
  • молоток;
  • сварочный агрегат;
  • слесарные инструменты;
  • дрель;
  • круг абразивный.

Для того чтобы изготовить ручное буровое устройство, понадобятся следующие материалы:

  • два отрезка труб разных диаметров;
  • прочный лист металла;
  • небольшой металлический стержень;
  • болты, шайбы и гайки;
  • шпилька с резьбой с барашками.

Поэтапное описание изготовления

Чтобы изготовить ручной бур для столбов, необходимо выполнить следующие шаги:

  1. На листе металла чертится круг необходимого диаметра и обозначается его центр. Угловой шлифмашиной вырезается заготовка для лезвия. На круг наносится линия разреза по диаметру и вырез под вороток. Затем круг разрезается по начерченной линии на две равные части. После этого на каждой половинке вырезаются отверстия для воротка.
  2. Берется труба, предназначенная для изготовления воротка. Ее конец надпиливается с помощью болгарки, при этом длина образованных отрезков должна составлять 30-40 мм. Минимальное количество надпилов — четыре. Молотком они сгибаются в центр трубы до тех пор, пока не получится острие. Затем оно заваривается, чтобы во время работы вороток не забивался землей.
  3. Приваривание двух половинок диска к воротку. При этом расстояние между ними должно быть 50 мм. Диски должны располагаться под углом 20° к горизонтальной плоскости.
  4. К трубе, предназначенной для удлинителя, приваривается рукоятка. Угол между ними должен быть прямой. Полученная деталь вставляется в вороток, и просверливается сквозное отверстие. Через него с помощью шпильки соединяются вороток и удлинитель. Для того чтобы длину воротка можно было изменять, делается несколько сквозных отверстий.
  5. Заточка лезвия. При его изготовлении изготавливаем режущие кромки так, чтобы острием они были направлены вниз. Ручной бур готов.

Модификации и способы усовершенствования

Улучшить бур под столбы своими руками можно несколькими способами:

  1. Заострить торец на воротке. Тогда придется прилагать меньше усилий, так как устройство будет легче проникать в почву.
  2. Сделать фрезы на инструменте сменными. Это даст возможность делать углубления разного диаметра.
  3. Снабдить устройство плоскорезом. Это приведет к рыхлению почвы. Работа будет выполняться быстрее и легче.
  4. В качестве фрезы применить диск от шлифмашины угловой. В таком случае изготовление самодельного бура упростится.

Самодельный шнековый бур

Для самостоятельного изготовления шнекового инструмента для бурения земли понадобятся следующие материалы:

  • цилиндрический стержень с коническим концом диаметром 16 мм;
  • небольшая труба;
  • лист стали.

Понадобится также токарный станок для изготовления некоторых деталей. Для выполнения креплений потребуется сварка. Наждачным диском будут затачиваться режущие элементы. Алгоритм действий по изготовлению шнекового бурового устройства:

  1. Лист из стали режется на круги нужного размера. В центре высверливается отверстие, которое на 1 мм больше, чем главный стержень.
  2. На станке обтачивают стальные втулки, предназначенные для крепления ножей. На втулки наносится резьба.
  3. На металлических листах болгаркой делаются надрезы вдоль радиуса. Затем надо развести полученные концы в противоположные стороны, при этом угол между ними должен быть не менее 50°.
  4. Наждачным диском делаются винтовые срезы по 3 мм на расстоянии 100 мм от наконечника стержня. К срезам надо будет приварить опоры для ножей. Наконечник потребуется расплющить и заточить.
  5. Другой конец бурового инструмента приваривается к рукоятке. Устройство готово к использованию.

Бур для свай ТИСЭ своими руками

В тех случаях, когда свайный фундамент будет возводиться вручную, понадобится специальное буровое устройство. Его можно изготовить самостоятельно. Для этого вдоль штанги соосно приваривают куски труб. Они будут обеспечивать вертикальное передвижение прута. Затем приваривают петлю внизу штанги. Она понадобится для крепления режущей кромки. Петля должна находиться выше, чем лезвия. После этого одну петлю приваривают к середине полосы, а другую — к подвижному пруту внизу. Между петлями приваривают стержень из металла.

Изготовить самостоятельно можно любые неавтоматические буровые инструменты: садовые ручные буры, шнековые и для свай ТИСЭ.
