Мотобур своими руками: стойка, шнек, мотор из триммера, бензопилы

Владельцы приусадебных участков не понаслышке знают, какая острая необходимость порой возникает в том или ином инструменте. Работы на участке много всегда, но приобретать дорогостоящее оборудование порой нецелесообразно. Например, такой инструмент, как буроям, пригодится при выполнении специфических работ, но покупка для разового мероприятия может обойтись слишком дорого. Но есть смысл сделать мотобур своими руками и сэкономить денежные средства.

Принцип работы

Мотобур, или буроям, используют для земляных работ, чтобы пробурить ямы под установку столбов ограждения, фонарей, под посадку деревьев, и даже для возведения фундамента. Его используют не только для бурения грунта, но и льда толщиной более одного метра во время зимней рыбалки.

Мотобур состоит из двигателя (электрического, бензинового или гидравлического), трансмиссии, бура, а также рамы и удлинителя. Функция трансмиссии заключается в регулировке мощности мотора для комфортной работы бурояма. Именно она создает крутящий момент мотобура. Инструмент с ручным приводом механического типа оснащен цилиндрическим или червячным редуктором для снижения оборотов. Для передачи вращения бурояму используется центробежное сцепление, которое располагается между валом редуктора и мотора. Механический инструмент для бурения содержит множество деталей, которые со временем выходят из строя, — в этом заключается главный недостаток ручного мотобура.

Устройство может быть оснащено гидравлическим насосом и гидромотором. Принцип функционирования этого типа оборудования заключается в том, что создается давление на масло, способствующее вращению гидромотора, соответственно, и самого бура. Такой мотобур работает дольше, поскольку отсутствуют сильные нагрузки на детали. Этому способствует действие предохранителя, избавляющего инструмент от перегрузки.

Мотобуры с электрическим двигателем менее мощные и производительные, чем бензиновые. Кроме того, первый вид зависим от наличия электричества и не имеет такой мобильности, как бензиновый. Эффективность работы оборудования зависит от наличия масла в трансмиссии.

Основная часть электрического или бензобура – это бур со шнеком. Его длина составляет от 50 до 70 см, им проводится рыхление почвы. Фреза, которая располагается выше буровой головки, разрезает грунт, который выбрасывается шнеком из углубления. Форма лунки придается шнеком, и зависит от его диаметра. Для бурения ямы глубиной более метра используют удлинитель.

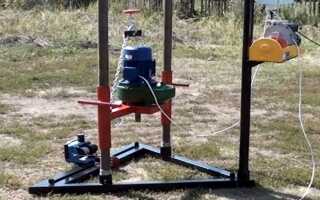

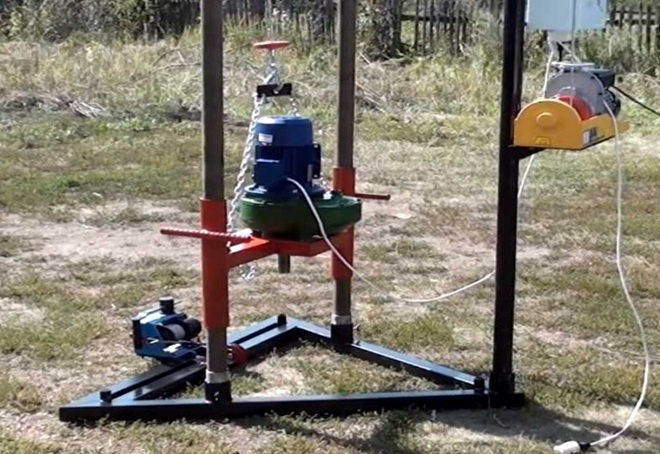

мотобур своими руками

Самостоятельное изготовление

Многие умельцы задаются вопросом: как сделать мотобур, чтобы он не уступал промышленным образцам? При наличии некоторых навыков и необходимого инструмента, создание бурояма вполне осуществимо. Перед изготовлением оборудования нужно учитывать критерии, которым должен соответствовать хороший мотобур:

  • Если планируется сделать компактную, легкую модель, мощность может составлять 3 л.с. Если нужен более мощный мотобур, следует выбирать двигатель до 6 л.с.
  • Чем больше объем двигателя, тем более производителен агрегат. Учитывая тип грунта, следует выбирать тот или иной объем двигателя.
  • Также следует учитывать диаметр шнека, возможность его замены при необходимости.

Для того чтобы соорудить инструмент, наличие некоторых навыков просто необходимо. Если таковые отсутствуют, следует заручиться поддержкой слесаря.

Редуктора

Выбор редуктора для самодельного бура – ответственный этап процесса сборки этого инструмента, поскольку этот элемент является одной из главных составляющих механизма. По типу выходной скорости редукторы бывают повышающие и понижающие. Чтобы была возможность регулировать обороты, для мотобура выбирают второй тип.

Направление вращения редуктора должно быть реверсивным, чтобы без труда выкручивать инструмент из лунки при его заклинивании в твердом грунте. Устройство редуктора включает несколько элементов:

  • Выходной и червячный вал
  • Две шестерни (конического типа)
  • Подшипники
  • Корпус.

В редукторе обязательно должны присутствовать отверстия для заливки смазочных материалов.

Шнека

Если нужен шнек стандартного диаметра, его можно приобрести в магазине. Чтобы изготовить его самостоятельно, понадобится сердечник из металлической трубы, винтовое лезвие и наконечник. Твердый тип грунта потребует сердечника из прочной стали, чтобы предотвратить деформацию. Для изготовления лезвия понадобится сталь из твердых сплавов. Наконечник также изготавливают из твердосплавного металла. Его форма должна содержать желобки, а второй конец – хвостовик, на который будет надет редуктор или соединительная муфта.

Стойки для мотобура

При большом объеме работ мотобур очень неудобно держать в руках. В этом случае можно изготовить специальную станину, чтобы навесить сделанное оборудование. Опытными мастерами воплощаются разные виды стоек:

  • Подъемный механизм: используют цепную передачу, которая устанавливается внутрь центральной стойки. Поднимать и опускать механизм можно с помощью электродвигателя или механически, с помощью ручки.
  • Перемещение станины на колесах: на нижнюю опору прикрепляют два колеса, чтобы менять положение простым наклоном.

Материал для изготовления стоек должен быть прочным: обычно используют профильную трубу, отрезок швеллера и металлические уголки.

Как сделать мотобур своими руками

Перед запуском процесса изготовления мотобура рекомендуется прислушаться к рекомендациям:

  • Перед изготовлением лучше сделать чертеж установки, чтоб наглядно представить расположение всех узлов агрегата.
  • Нужно рассчитать мощность и габариты инструмента: при изготовлении мощного устройства следует предусмотреть прочную станину, возможно, тележку для перемещения.
  • При выборе редуктора стоит обратить внимание на его совпадение с нужным количеством оборотов. Если количество оборотов слишком большое, мотобуром будет сложно работать.

При работе с оборудованием нужно соблюдать меры безопасности, защищать лицо и руки от камней, осколков породы, пыли.

Из бензопилы

Сделать бур можно своими руками из бензопилы. Для этого подойдет старая модель, которая уже не годится для выполнения своих функций. Оптимальным вариантом станет старенькая пила «Дружба», «Штиль» или «Партнер». Двигатель от бензопилы фиксируют на конструкции из рам, при этом на верхнюю из них выводят систему подачи топлива и аварийной остановки агрегата.

Чтобы закрепить бур, его соединяют с редуктором с помощью трубы. При необходимости, в дальнейшем его можно будет заменить. Можно сделать мотобур из бензопилы своими руками с возможностью вертикального бурения. Это достигается привариванием к раме металлических колец, которые надевают на вертикальную трубу из металла. Такая конструкция надевается на трубу с буром, после этого можно работать.

Из триммера

Для изготовления механизма для бурения земли можно взять двигатель от триммера. Чтобы понизить скорость вращения, рекомендуется использовать несколько шестерен, объединенных в едином корпусе с нужным передаточным числом. Скорость оборотов можно понизить, если шестерня первичного вала будет меньшего размера, а шестерня, которая крепится к вторичному валу, — большего.

Для создания устойчивого мотобура из триммера понадобится прочный каркас, к которому прикрепляют мотор и редуктор. К этому же каркасу присоединяют ручки, чтобы держать инструмент. Шнек делают из закаленной стали, а бур – с заостренным наконечником.

Из дрели

Мотобур можно смастерить из дрели или перфоратора. Предпочтительнее изготовление мотобура на основе перфоратора, поскольку он имеет реверс, предотвращающий появление обратной силы в случае заклинивания инструмента в почве. Для изготовления бурояма из дрели мощностью и крутящим моментом не меньше 2 квт., необходимо произвести следующие действия:

  • Приобрести червячный редуктор соотношением 1 к 25.
  • Изготовить шнек или приобрести готовый.
  • Все узлы соединить воедино.

Агрегат, сделанный на основе дрели, работает от электрической сети, что сужает сферу применения. Однако, такой инструмент способен работать при любой температуре, в отличие от бензопилы.

Если правильно использовать свои навыки, можно сделать производительное и мощное оборудование, которое не раз выручит во время строительства или при выполнении ландшафтных работ. При использовании мотобура важно не забывать про технику безопасности и ознакомиться с любыми доступными материалами по поводу его правильной эксплуатации.
