Ремонт бетономешалки: меняем подшипник, шестеренку, барабан

Ремонт бетономешалки — это ситуация, с которой сталкивается каждый строитель или хозяин данного механизма. Работает агрегат в условиях больших нагрузок, а часто и за пределами, разрешенными инструкцией по эксплуатации. Вовремя не проведенное обслуживание бетономешалки ускоряет износ деталей и узлов, что служит причиной выхода из строя всего агрегата. Сломанную технику можно заменить лопатой или дрелью с миксером, однако этими инструментами много не построишь. И тогда единственный выход — ремонт.

Особенности конструкции

Бетономешалка — это механизм, предназначенный для перемешивания строительных смесей в больших количествах. От типа агрегата зависит его конструкция. В индивидуальном строительстве применяются самоопрокидывающиеся бытовые бетономешалки гравитационного типа. В них лопасти закреплены на корпусе барабана, а смесь перемешивается за счет его вращения. Для выгрузки готового раствора грушу бетономешалки опрокидывают с помощью специального устройства.

В качестве привода используется двигатель внутреннего сгорания или электрический. Конструктивно бетономешалка выполнена в виде рамы, на которой установлена подвижная емкость, опрокидывающее устройство и привод. Для перемещения по участку она может быть оснащена транспортировочными колесами. Широкое применение получили бетономешалки как устройства, ремонт которых можно выполнить своими руками.

Главными характеристиками механизма являются:

  • объем груши;
  • мощность приводного двигателя;
  • максимальный угол наклона барабана.

Чаще всего бытовые бетономешалки имеют мощность 1-1,5 кВт, которая обеспечивает приготовление смеси в груше объемом 180 л. Т. к. качественное создание раствора обеспечивается наклоном вращающейся емкости, то рама должна быть изготовлена из прочных материалов. Надежной считается гнутая трубная конструкция. Рама, выполненная из металлического профиля, может обеспечить прочность при оптимальном угле наклона агрегатов объемом 60-80 л.

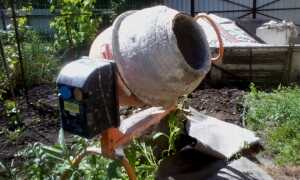

самостоятельный ремонт бетономешалки

Причины поломки

Чаще всего дефекты возникают во вращающихся узлах бетономешалки. Во время работы агрегата в подшипниковый узел груши попадает цементное молочко, которое постепенно твердеет и засоряет подшипник. Это приводит к его разрушению, что является причиной поломки бетономешалки. Если не проводить своевременные осмотры агрегата и его чистку после окончания работ, то такой смеситель прослужит недолго, а выход из строя подшипников тянет за собой поломку всего узла и конструктивных элементов рамы.

Часто для ускорения работ бетономешалку перегружают смесью, что негативно сказывается на работе всего устройства и на приводном узле. При этом разрушается не только ремень, но и шкив. А это грозит простоем механизма в течение нескольких дней.

Т. к. работа бетономешалки связана с частыми включениями и отключениями, то возможна поломка электропускателя. В большинстве случаев дефект связан с подгоранием контактов или замыканием в удерживающей катушке.

Выход из строя электродвигателя бетономешалки происходит редко, и это чаще всего связано с вмешиванием в схему управления, если его пуск производится напрямую, без кнопки. При такой схеме из действия выводится тепловое реле двигателя, и устройство остается без защиты. Повышение температуры обмотки ведет к разрушению изоляции и, как следствие, к поломке бетономешалки.

Необходимый инструмент

В зависимости от объемов проводимых ремонтных работ потребуются различные инструменты. Например, для устранения дефектов в электрической части необходимы: отвертка, тестер и наждачная бумага. Чтобы провести ремонт подшипникового узла, нужно иметь набор слесарного инструмента. Порой отремонтировать бетономешалку без помощи квалифицированного токаря невозможно.

Из-за постоянного контакта с водой болты крепления груши к подшипниковому щиту приходят в негодность, и открутить их невозможно. В этой ситуации пригодится болгарка. Исходя из максимального объема работ потребуются следующие инструменты и устройства:

  • набор слесарного инструмента;
  • болгарка;
  • дрель;
  • отвертка;
  • плоскогубцы и кусачки;
  • съемник или выколотка;
  • тестер или мультиметр;
  • наждачная бумага;
  • комплект необходимых запасных частей.

Устранение неисправности в полевых условиях может проводиться с минимальным набором имеющегося инструмента и подсобных средств.

Ремонт своими руками

Восстановить работоспособность бетономешалки можно самостоятельно или с привлечением специалистов ремонтной организации. Для выполнения задачи потребуется умение работать с перечисленным инструментом и соблюдение требований техники безопасности.

Неисправность может возникнуть как в процессе работы, так и при включении механизма. За время эксплуатации бетономешалки некоторые детали, особенно расходные, изнашиваются и становятся причиной неработоспособности механизма. Наиболее существенной поломкой является разрушение подшипников и узла передачи вращения.

Как поменять подшипник

Чтобы добраться до дефектного узла, необходимо повернуть грушу мешалки горловиной вниз и открутить стопорный болт. Барабан свободно демонтируется с траверсы с помощью съемника, а если его нет, то применяют выколотку подходящего размера. С целью защиты резьбы вкручивают болт обратно и легким постукиванием выбивают шток с посадочного места.

Для того чтобы груша не повредилась при падении, подкладывают доски. Потом срезают болты, крепящие подшипниковый щит. Разобрав узел, получают доступ непосредственно к дефектным деталям. Подшипники стягивают с вала при помощи съемника. Если он разрушился полностью, внутреннюю обойму срезать болгаркой нельзя, т. к. можно повредить шейку вала.

В случае когда во время работы бетономешалки провернулась наружная обойма, предстоит замена подшипников и опорных мест. Для таких работ потребуется помощь токаря. Работоспособный комплект подшипников напрессовывают на вал. При их монтаже запрещается пользоваться молотком. Это может привести к появлению сколов и к повреждению сепараторов.

Собирать подшипниковый узел начинают с установки вала в щиты. После этого узел размещают на груше, предварительно обработав посадочное место герметиком. Крепеж элементов проводят приобретенным комплектом болтов. Их устанавливают так, чтобы шляпка находилась внутри груши. Затем ее монтируют на траверсу и закрепляют стопорным болтом.

В большинстве бетономешалок применяется пара однорядных шариковых подшипников №6206.

Почему не тянет бетономешалка — меняем ремень и шкив привода

Если во время включения агрегата двигатель пустился, а груша не сдвинулась с места, то поломка произошла в узле передачи вращения. Для этого потребуется разборка, разобрать его несложно: необходимо снять коробку, закрывающую электродвигатель. Крепится она саморезами.

Работая под большой нагрузкой, ремень привода пробуксовывает. Наступает момент, когда сцепление со шкивом уменьшается настолько, что резина начинает гореть. Такой ремень подлежит замене.

Шкив мешалки выполнен из пластмассы и напрессован на вал, имеющий с одной стороны фрезерованную грань. Из-за разной прочности материалов происходит постепенное разрушение пластиковой детали. Стальная грань срезает пластмассу до такой степени, что посадочное место становится круглым и шкив не вращает ведущий вал.

Чтобы заменить эти детали, откручивают болты крепления двигателя и коробки к раме. Снимают стопорное кольцо, демонтируют шкив и устанавливают работоспособный. Затем узел собирают и возвращают на место.

Замена венечной и ведущей шестерни

Конструкцией бетономешалки предусмотрено, что эти элементы выполнены из материалов разной прочности. Это связано с тем, что заменить ведущую шестерню гораздо проще и дешевле, чем венечное колесо. В паспорте бетономешалки указано, что смазка шестерней запрещена, т. к. это приводит к выходу из строя зубчатой пары.

Если во время работы груша смесителя вращается рывками и при этом слышится характерный хруст, то сломалась ведущая шестерня, заменить шестеренку на бетономешалке можно без демонтажа емкости. Ключом на 10 откручивают стопорящий болт, снимают шайбу и аккуратно демонтируют деталь. Нужно помнить, что на валу в канавке осталась шпонка, которую необходимо извлечь. Установка рабочей детали труда не составляет и проводится в обратном порядке.

Венец ломается редко, но при необходимости демонтируется просто. Нужно открутить болты, которые удерживают его на корпусе груши.

Прочистка кнопки

Бывают случаи, когда при пуске бетономешалки в момент отпускания кнопки она останавливается. Это говорит о том, что неисправен магнитный пускатель. Он установлен на кожухе привода и представляет собой сдвоенный клавишный выключатель. Снимают его при помощи отвертки.

Непосредственной причиной поломки является подгорание контактов. Их зачищают наждачной бумагой и собирают кнопку. Если сгорела катушка, то пускатель необходимо поменять.

Замена конденсатора электродвигателя

Эта неисправность проявляется гудением двигателя при пуске и отсутствии вращения. Находится деталь под коробкой привода и ввинчивается в его стенку. Для замены необходимо отсоединить клеммы проводов, а конденсатор выкрутить. При замене параметры рабочего элемента должны соответствовать указанным на корпусе дефектной детали. В противном случае двигатель бетономешалки вращаться не будет.
